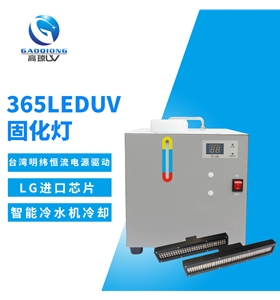

UV LED燈全流程工藝揭秘：從芯片到成品的精密制造

1. 芯片封裝技術

UV LED芯片以氮化材料為，采用倒裝芯片技術實現365-405nm紫外波段輸出。封裝流程包含固晶、焊線、點膠三大關鍵工序：通過高精度固晶機將芯片定位在陶瓷基板上，采用金線鍵合技術完成電路導通，后用高透光率的有機硅膠進行密封封裝。封裝環節需嚴格控制氣密性，并選用高純度石英玻璃透鏡，確保UV-C波段（260-280nm）透光率超過92%。

2. 模組化精密組裝

在完成光電性能測試后，進入模組集成階段：

- 散熱系統：采用多層復合散熱結構，包含6063航空鋁散熱基板、石墨烯導熱膜和靜音渦輪風扇，使熱阻降至0.8℃/W以下

- 光學系統：搭配石英透鏡陣列，通過非球面光學設計實現±2°的準直精度

- 驅動電路：搭載智能恒流源，支持PWM/PAM雙模調光，轉換效率達93%

3. 成品裝配與檢測

全自動貼片生產線完成PCBA組裝后，在萬級無塵車間進行整機組裝。關鍵工藝包括：

- 氣密性處理：采用氟橡膠密封圈配合激光焊接工藝，實現IP68防護等級

- 老化測試：85℃/85%RH環境下連續工作1000小時驗證可靠性

- 光學檢測：積分球光譜分析系統確保輻射強度偏差＜3%，配光曲線吻合度＞98%

整機制造需通過IEC62471光生物安全認證和RoHS環保檢測，從原材料到成品歷經28道質檢工序，終實現＞50,000小時的工作壽命。這種全流程精密制造體系，使現代UV LED在固化、消毒、檢測等領域展現出性能。
